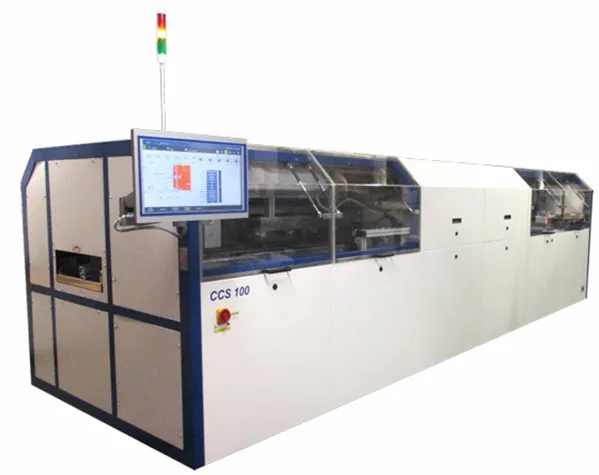

IBL汽相回流焊接系统介绍

德国IBL公司致力于汽相技术及汽相焊接设备研发、设计、制造、推广。自1985年开始研发新一代汽相回流焊接系统，1991年起实现批量生产销售。经过多年研究发展，IBL拥有在汽相加热方式下热传递温控核心技术和一系列汽相回流焊接应用相关工艺技术。公司以其高质量、高性能的产品和独特的高可靠焊接技术，占有国际上主要的汽相焊接应用市场，目前已在超过30多个国家及地区广泛应用。

IBL汽相回流焊接系统具有高效均匀的热传递、所有元器件峰值温度无温差、无阴影效应、自动产生无氧环境、精确且可重复的温度曲线、灵活控制升降温斜率等特性，有效避免多类常见焊接缺陷，如冷焊、不湿润、葡萄球现象、枕头效应、立碑、分层等。

IBL汽相回流焊接工作原理

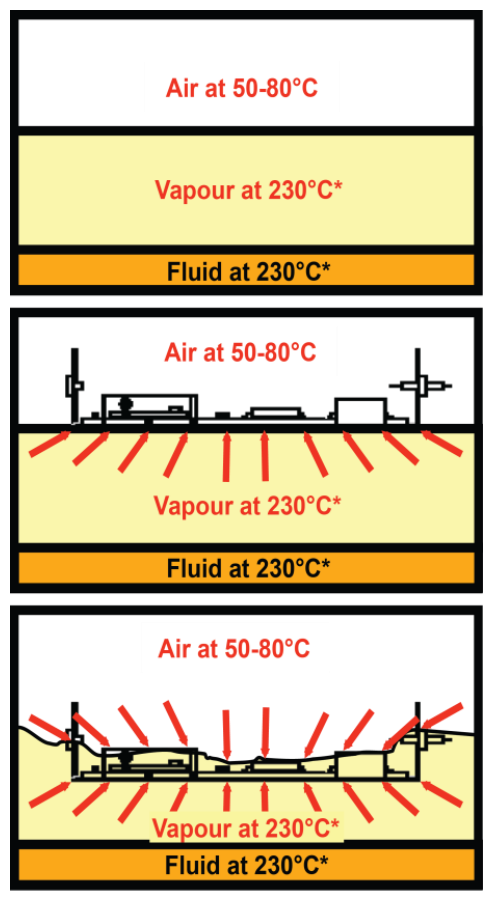

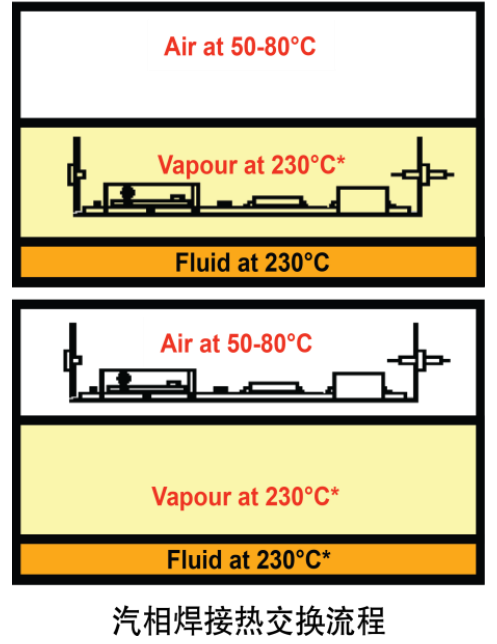

汽相液加热沸腾后，在液体上方形成的一个稳定、温度均匀的无氧环境汽相蒸汽层，当工件进入汽相层后，汽相层与工件进行快速的汽相热交换，汽相层冷凝成液体流回加热槽，加热槽内的汽相液不断补充新的汽相层提供热源。由此周而复始，直至被加热工件的温度与汽相液层温度完全一致，停止热交换。

优势 01温度稳定性

在汽相回流焊接中，峰值温度由汽相液的沸点决定，气压不变的情况下，液体沸点不会发生变化，意味着焊接工件任何区域都不会产生冷焊和过温现象，所有大小热容元器件的峰值温度无温差，保证所有元器件和材料的安全。汽相液沸点温度：200℃、215℃、235℃（兼容有铅无铅应用）、240℃ 、260℃。

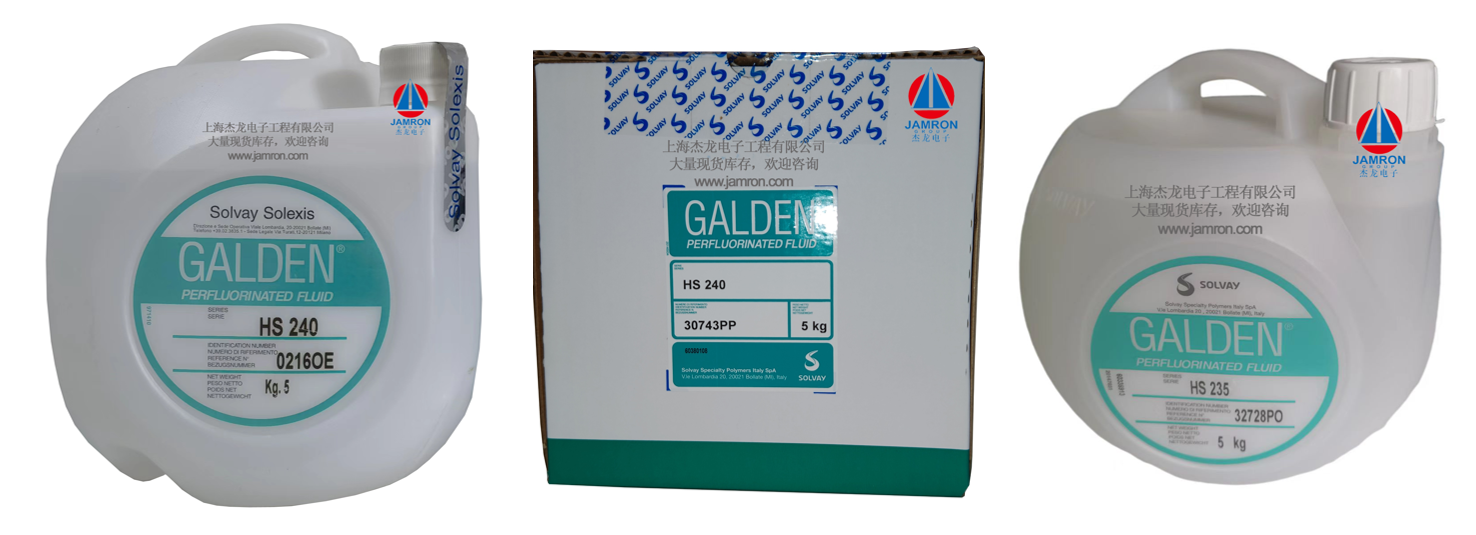

Galden® LS/HS系列是专门应用于汽相回流焊接系统的汽相液，生产商为SOLVAY公司，与IBL有着数十年合作关系，所有使用与检验数据表明Galden® LS/HS系列产品可稳定、有效地应用于IBL汽相回流焊接系统的机体内。

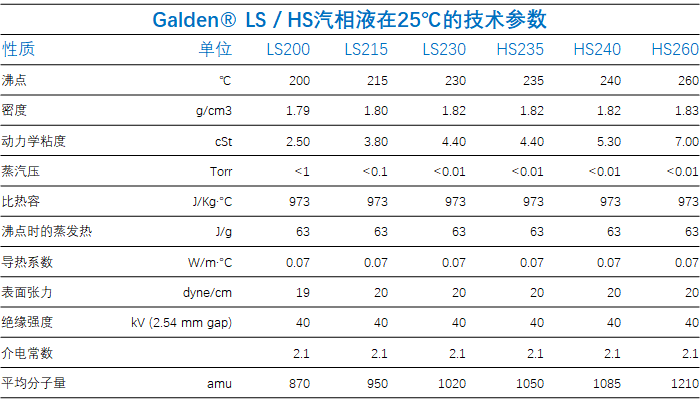

Galden®LS/HS系列汽相液为PFPE全氟聚醚流体，沸点在200°C到260°C之间。窄分子量分布、不含溴的强碳氟键以及灵活的醚键使其非常适合在汽相焊接中使用。

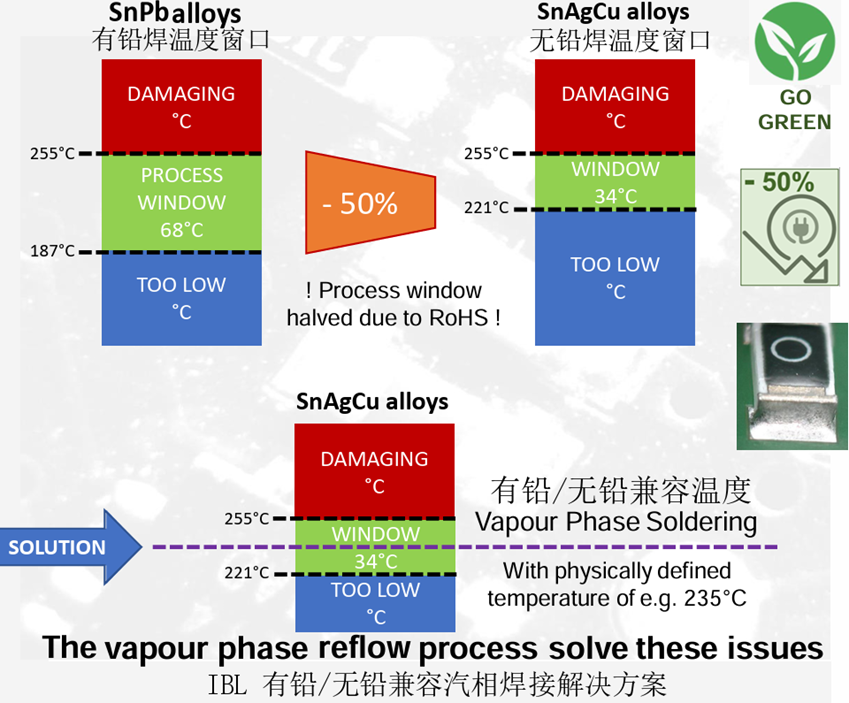

IBL与SOLVAY共同开发的HS235汽相液，能同时满足有铅、无铅、有铅/无铅混装焊接工艺，实现军品多品种小批量复杂混装焊接工艺。

这些高性能惰性流体具有非常好的介电强度（25℃下，2.54mm间隙下的介电强度为40 kV）和体积电阻率特性、工艺稳定性、氧化稳定性、化学稳定性、材料兼容性等特点。此外，此类全氟聚醚流体无闪点或燃点、无自燃点、不易燃、零臭氧消耗潜能值(ODP)、无毒性、不腐蚀金属，是非常优异的汽相回流焊接导热液。

Galden汽相液保质期超过20年。它在300°C条件下是稳定的。在有氧情况下，这些流体的连续使用温度稍微降低到290°C。在这些温度下，流体的分解可以忽略不计。

Galden®PFPE经NSF与FM Underwriters批准，符合FM 6930认证标准。每一款汽相液均有中英文化学品安全技术说明书（SDS）按照按照GB/T 16483、GB/T 17519 编制。
